Este curso se ha tomado de la vida real, es decir, que la secuencia de fotos corresponde al montaje de una PC realizado en una casa normal y corriente, y que funcionó sin problemas durante la realización del reportaje fotográfico que ha dado origen al tutorial, y posteriormente. Si no estás acostumbrado al montaje de hardware de PC y tienes la intención de montar una PC, o de cambiar o instalar alguna tarjeta o componente de PC, te aconsejo que te fijes detenidamente en fotos y texto.
Dos Tornillos sujetan cada tapa lateral que deberemos sacar con un Destornillador
Quitamos los Tornillos de un Lado….
Deslizamos poco más de un centímetro la Tapa hacia Atrás…
los cables de interruptores, LED’s, altavoz, etc.…
La fuente de tensión de 300W y un ventilador adicional de la caja
Montaje del Motherboard
Ahora, después de tocar la caja, para ponernos al mismo potencial, agarramos el Motherboard por los bordes, sin
tocar ninguna pieza ni parte metálica
y al colocarlo dentro de la caja, para ver los puntos de sujeción donde se sujetara el Mother
la parte de atrás, que tapan algunas salidas. Volvemos a tocar el chasis, sacamos la placa
Vamos que hay que quitar las chapitas metálicas...

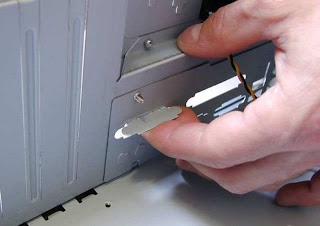

y empujando un poco con el dedo, con cuidado de no cortarnos, separamos las chapas
… que después ceden fácilmente con un destornillador
por detrás, continuamos levantando las chapitas, con cuidado de no cortarnos

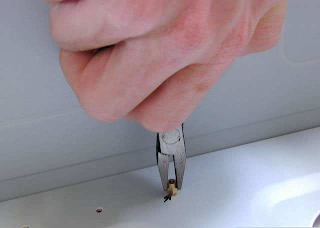

y dando movimiento oscilante al alicate, se separan
localizamos los 6 puntos de sujeción a la caja (agujeros rodeados de una corona estañada
y para más facilidad, con un rotulador de punta fina
marcamos 6 puntitos en la caja a través de cada uno
Ahora, nos ponemos la pulsera anti-estática, unida la pinza al chasis (si no, hay que tocar la caja frecuentemente
mientras hacemos el montaje de la PC)…
localizamos agujeros de la placa base que no van atornillados, pero para dar rigidez al montaje conviene instalar apoyos
como éstos
Puedes hacer una modificación a partir de antiguos anclajes como éste cortando el saliente inferior del anclaje con una cuchilla o cutter de mango grande…
instalo los soportes en las esquinas de la placa base que no
Van sujetas por tornillos (detalle)...
Ahora sí vamos a montar el Mother

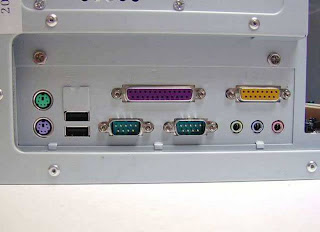

… las conexiones de USB, puertos serie, joystick, etc. encajan perfectamente
y los 6 agujeros de montaje de la placa base están perfectamente alineados con los separadores
agarro 6 arandelas que no estaban incluidas entre las partes de la caja ATX
y comienzo a atornillar

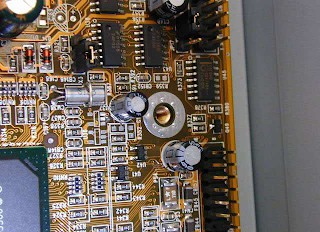

foto de un tornillo de montaje de la placa Madre
Foto del montaje mecánico del Motherboard sobre el gabinete ATX acabado
Montando el Módem en la Placa PCI
Ahora voy a montar un MODEM en placa PCI…
en la ranura PCI, aprieto la conexión al tope, y veo que no tengo que realizar ningún ajuste mecánico

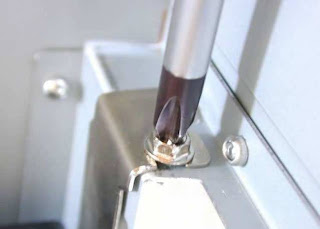

Atornillo: montaje del módem acabado. Nuestro armado de la PC va despacio, pero seguro
Vamos a conectar el Cooler del Microprocesador
Primero vamos a ensamblar el Cooler y el disipador; sus características son: 0,37ºC/W y 28 dBa de ruido
foto de partes del Cooler y disipador
